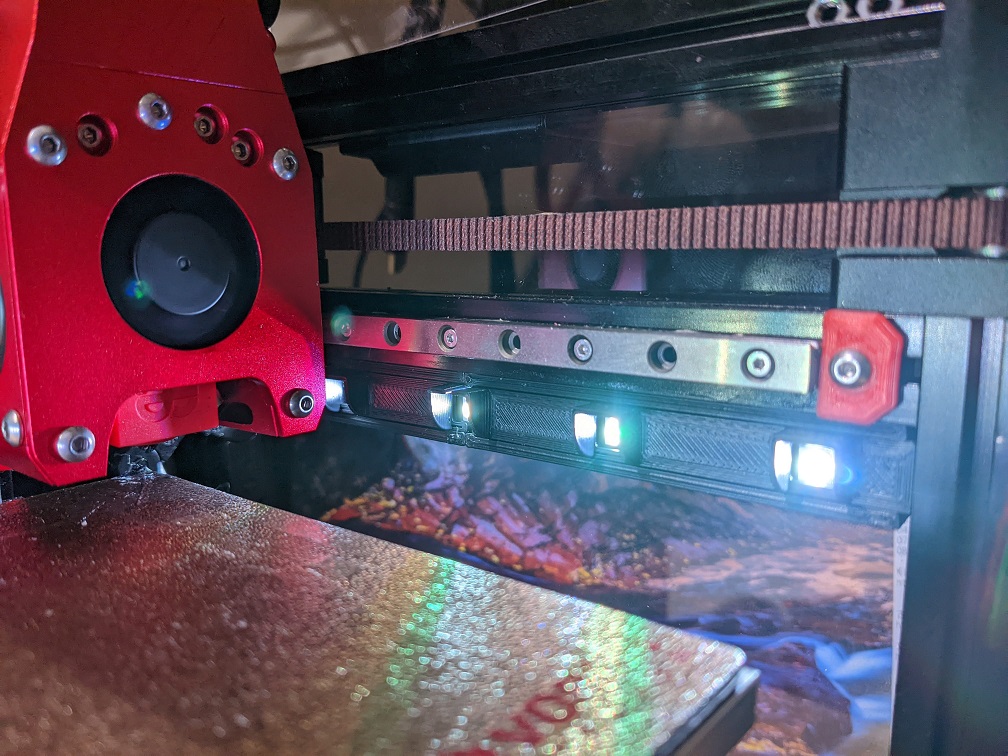

NeoPixel(WS2812b)を使用したLEDストリップを取り付けるためのマウンタ。Y軸リニアガイド下に取り付けられる。
片側に5個、両サイドで10個のLEDを使用します。
30個/m品専用です


Dc5v ws2812b LEDストリップライト,個別にアドレス指定可能,防水,ip30/65/67,ws2812
Voron0.1で出力可能なLED Stripのマウンターのデータです。
LED_Strip_Mount.zip

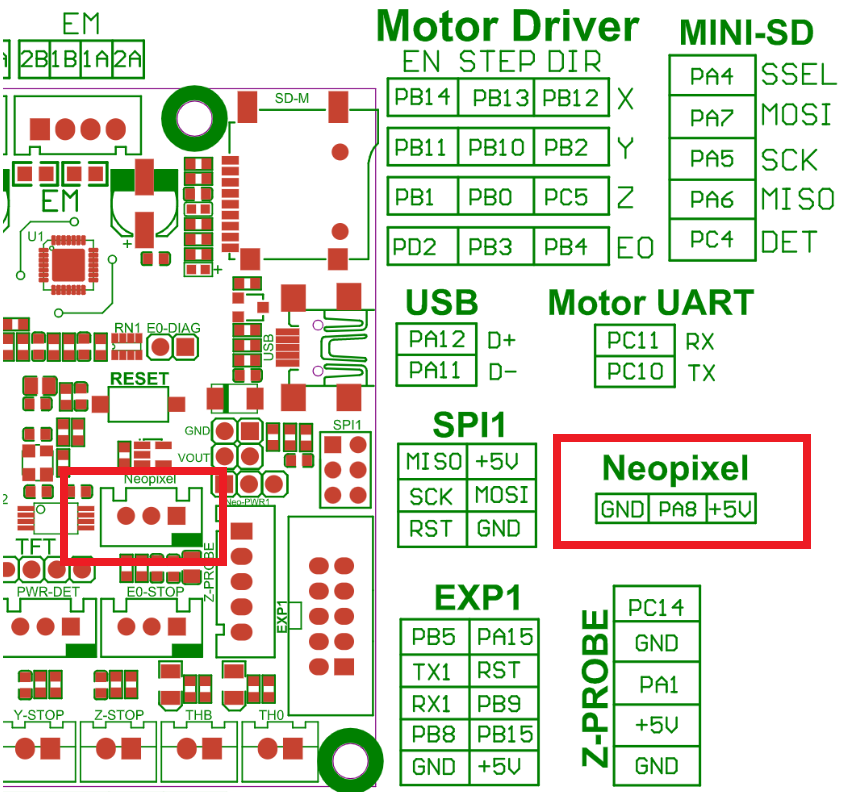

SKR mini E3 V2.0の配線はこちら。他のボードの回路図

Klipperの純正リファレンスマニュアルはこちら。
Klipper Configuration reference neopixel
動作確認用コンフィグはこちら。LEDの仕様上、接続後にKlipperの初期化処理をしないと点灯しないので注意。書き換え後、Klipperを再起動すると反映されます。
[neopixel neo]
pin: PA8
chain_count: 5
color_order: GRB
initial_RED: 1.0
initial_GREEN: 1.0
initial_BLUE: 0.8
Q. 60個/mや144個/mのLEDも使える?
A. このマウンタは30個/m品専用だ。密度が違うと基板幅・カット単位が変わるので、別のマウンタを検討する。
Q. 点灯しない。何を確認すればいい?
A. ①データ線がPA8に正しく刺さっているか、②Klipperを再起動したか(初期化処理が必要)、③5V電源が足りているか、④color_orderが合っているか、の順に確認する。
Q. chain_countには何を入れる?
A. 1本のデータ線に繋いだLEDの個数だ。このマウンタの標準構成は片側5個なので、片側ずつ駆動する場合は5になる。
Q. 電源はボードから取って大丈夫?
A. 10個程度ならSKR mini E3の5V出力で動くことが多い。増設する場合は外部5V給電を推奨する。
